A+K平衡系列
A+K平衡系列
流體測量全能手——滿足90%工況條件；
傳感器精度±0.50%；前后直管段可低至0.5D；
永久壓力損失比傳統節流裝置降低1/2~1/3；
常規量程比7:1-10:1，可做到20:1、30:1或更高；
多孔對稱的平衡設計，耐臟污不易堵。
技術來源
美國航天技術，流體測量的革新
A+K平衡流量計是美國國家航空航天局（NASA）針對航天飛機的主發動機液氧測量而研發的新型流量計。2006年由上海科洋科技股份有限公司從美國A+FlowTek公司引進，至今已生產了10萬臺以上，廣泛應用于國內外油氣、化工、電力、冶金等行業。
A+K平衡流量計將節流式孔板與整流器集于一體，不僅適用于高溫高壓工況條件，也可在低溫和其他苛刻工況條件下運行。由于它具有直管段短、精確度高、適用范圍廣、壓損小等優點，是節能型儀表，越來越受到用戶的青睞認可。
科洋A+K平衡流量計是專利產品，科洋實驗室獲得“中國合格評定國家認可委員會”CNAS的實驗室認可證書。同時科洋與時俱進，按照國家及行業要求提高技術和服務水平，已獲得“高新技術企業”等多項榮譽。
A+K平衡流量計符合ISO-5167、GB/T-2624和JJG640及各行業對差壓式流量計的安裝要求。
基本原理
A+K平衡流量計——變革性的差壓式流量儀表。平衡流量傳感器即多孔圓盤節流整流器，安裝在管道截面上，孔的尺寸和分布基于獨特公式和測試數據定制，被稱為函數孔。當流體穿過函數孔時，流體被平衡調整，渦流達到最小化，形成流速分布有一定規律的充分發展的紊流，通過取壓裝置可獲得穩定的差壓信號，根據伯努利方程計算出體積流量、質量流量。
理論公式為
差壓與流量的關系可近似簡化為
由于標準孔板節流裝置只有一個節流孔，孔兩邊的死區產生大量渦流消耗流體動能，導致很大的永久壓力損失；隨機和雜亂渦流所形成的噪聲引起取壓點信號波動，使測量線性度和重復性降低；單孔結構，需要很長的直管段來調整流場和恢復壓力。
多孔圓盤節流元件
A+K平衡流量傳感器相關的測試和檢定是由美國航天技術人員進行的，相關的技術和測試數據是經過田納西A&M大學確認。測試結果證明：A+K平衡流量傳感器通過多孔圓盤節流整流器，能巧妙實現流體平衡測量，明顯減少渦流的形成、降低死區效應、減少流體動能的損失和降低渦流引起的取壓點信號波動。
卓越性能
平衡流量計具有精確度高、量程比寬、直管段短、壓損低、長期穩定、耐臟污、測量范圍寬、適用性廣等多項優點，個性化設計，滿足用戶定制需求，使其躋身于高檔流量計行列。
1、測量精確度高
※ 由于平衡流量傳感器具有對稱多孔結構特點，能對流場進行平衡，降低了渦流、振動和信號噪聲，流場穩定性大大提高。其表體采用特制精密管道和專用取壓裝置，使精確度比傳統節流裝置提升了5-10倍。
※ 經過實流標定，傳感器精確度可達±0.30% - ±0.50%，適用于貿易計量場合。
※ 幾何尺寸檢驗，傳感器精確度可達±0.50%、±1.00%，適用于過程控制場合。
※ 平衡流量計加工重復性極高，與傳統節流裝置一樣，在實流標定數據基礎上，可以實現幾何尺寸檢定。
2、直管段要求低
※ 平衡流量傳感器能將流場平衡、調整穩定，且壓力恢復比傳統孔板節流裝置快兩倍，大大縮短了對直管段的要求。
※ 直管段可以小至0.5D，采用平衡流量計可以省去大量直管段，尤其特殊昂貴材料的管道。如下圖為互成垂直平面上兩個90°彎頭前后直管段要求：
3、永久壓力損失低
平衡流量計多孔對稱的平衡設計，減少了渦流的形成和紊流摩擦，降低了動能損失，在同工況、不降低差壓值的情況下，可比傳統節流裝置降低到1/2—1/3的永久壓力損失，可節省相當多的運行成本，是節能型儀表，值得信賴。
4、量程比寬
※ 與傳統節流裝置相比，平衡流量計極大提高了測量量程比。
※ 美國研究結果顯示：雷諾數大于5×10*4時，選擇合適的孔徑參數，平衡流量傳感器量程比無上限。
※ 根據工業測量需要，常規測量量程比為7:1-10:1，很多場合選擇合適的參數，可以做到20:1、30:1或更高。
5、耐臟污不易堵
孔對稱的平衡設計，減少了紊流剪切力和渦流的形成，從而大大降低了滯留死區的形成，保證臟污介質順利通過多個孔，減小了流體孔被堵塞的機會。
6、測量范圍寬
根據試驗結果，平衡流量計的性能，使其流速可以到音速；其最小雷諾數可低于200，最大雷諾數大于107；β值可選0.25-0.90。
7、重復性和長期穩定性好
※ 平衡流量傳感器能將流場平衡穩定，使重復性大大提高，可達0.1%。
※ 平衡流量計多個流通孔分散受力，無銳角磨損，其β值長期保持不變，長期穩定性高。
※ 整臺儀表無可動部件，使用壽命比傳統節流裝置延長5-10倍。
8、適用范圍廣
※ 平衡流量計工作溫度、壓力取決于管道和法蘭的材質和等級，分別可達850℃、42MPa或更高溫度、壓力介質。
※ 適合液化氣體LNG、液態空氣、液氮、液氧、液氬、液化乙烯、液氫、液氯等，能有效防止氣化，測量效果佳。
※ 平衡流量計可實現臟污、漿料等介質的測量。

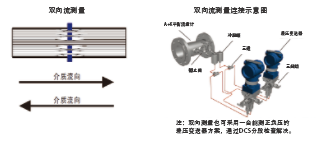

※ A+K平衡流量計左右完全對稱，可以十分方便地測量雙向流。
